风量范围:900~58,000 CMH
静压范围:350~7,040 Pa
使用温度:-20℃~+60℃
驱动方式:直连、皮带传动
安装方式:底座
用途:工业除尘、排烟、通风等空调系统

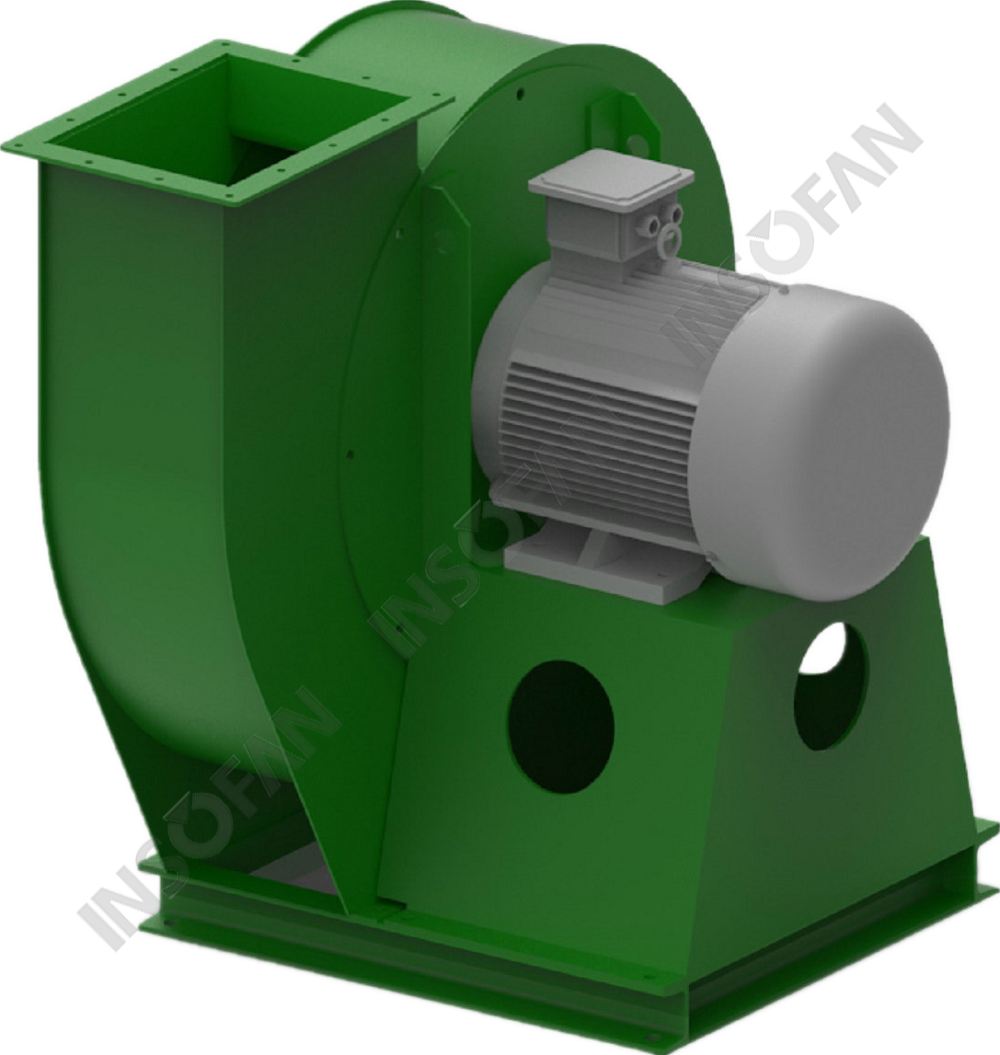

性能特点6-35系列风机属于小流量、中等压力范畴的新型高效工业风机。集流器、叶轮前盘采用先进旋压工艺加工,精度有保证。皮带传动式风机标配SKF带座轴承,具有润滑良好,运行平稳,轴承寿命长等优点。配备锥套嵌入式皮带轮,拆装方便。集流器配置安装法兰,方便客户接管道使用。 每个叶轮在装配前都经过动平衡,平衡精度满足ISO1940标准中的G2.5标准。 目前我司生产的DF73系列风机有4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5共11个机号。
风机类型风机应为钢制后弯叶轮单进风离心风机,驱动方式为直联,联轴器或皮带驱动,风机结构应能够允许叶轮方便抽出,以便叶轮维护或清洁。质量标准每台风机出厂时均应附有合格证、出厂检验报告,生产企业应拥有ISO9001质量体系认证。风机叶轮叶轮应为钢制后弯离心叶轮,全焊接而成。叶轮应经过静态和动态平衡,达到ISO1940标准中的G2.5水平。叶轮处于最高允许转速时,应能保持平稳的气流和较低的噪声。叶轮特性应能有效避免因工作点滑动造成的性能下降。工况温度低于200℃时,叶轮材质采用Q235A和Q195B;工况温度200℃~450℃时,叶轮材质应采用304不锈钢,保证叶轮的强度,确保在高温工况高速运转时不会蠕变变形。风机外壳风机外壳应为钢制,其厚度和强度应足以保证承受风机最大运行重量。风机外壳应为连续焊接而成。风机外壳必须配有检修门以便清除进入风机内部的异物。进风口风机进风口应严格按照空气动力特性设计,表面光滑呈流线形,且具有良好的整流效果,能有效减少紊流,提高风机效率,降低噪声。表面处理风机表面应先经过打磨清理,除去凸起异物、焊渣、毛刺、锐边、铁屑、油污,然后静电喷涂环氧树脂或做耐高温涂层(高温环境中使用),应无凹凸、流挂、裂纹、皱皮、脱落现象。传动结构(仅适用于皮带型、轴联型)风机轴应是通过精车调质处理的,硬度达到HB250~280,其最大负载应大于风机最大运行速度的35%,轴应当加轴护罩。工况温度250℃以下时,风机轴材质应采用45#钢;工况温度251℃~450℃时,风机轴材质应采用304不锈钢。支撑结构应采用整体筒式轴承箱,轴承箱内部用轴承寿命应大于L10:80 000小时;轴承应采用锂基润滑脂润滑,加油量应按照轴承箱上油位镜指示加注;工况温度高于80℃时,轴承应采用高温油脂润滑。皮带轮应当为铸铁制成,其尺寸应至少按照驱动功率的130%选型。皮带轮、皮带应配有护罩。联轴器应采用弹性联轴器,其传递功率和扭距的安全系数符合风机设计要求,联轴器配有护罩。电机电机应与风机负载紧密配合,防护等级IP54,绝缘等级F。电机轴承应为滚珠轴承并且可润滑。电机和驱动机构应置于气流之外,以避免气流中的油脂或灰尘的堆积。防爆结构(仅适用于防爆型)风机应符合GB 26410-2011标准的防爆结构,进风口镶铜环或铝环,电机应采用隔爆电机,整机应通过国家防爆认证,生产企业应拥有防爆电气生产许可证。铭牌永久固定的不锈钢制铭牌上应有清晰可辨的风机编号,型号和产品序列号(即每台风机的唯一身份证明),从而保证方便地为客户查询配件的历史记录。
