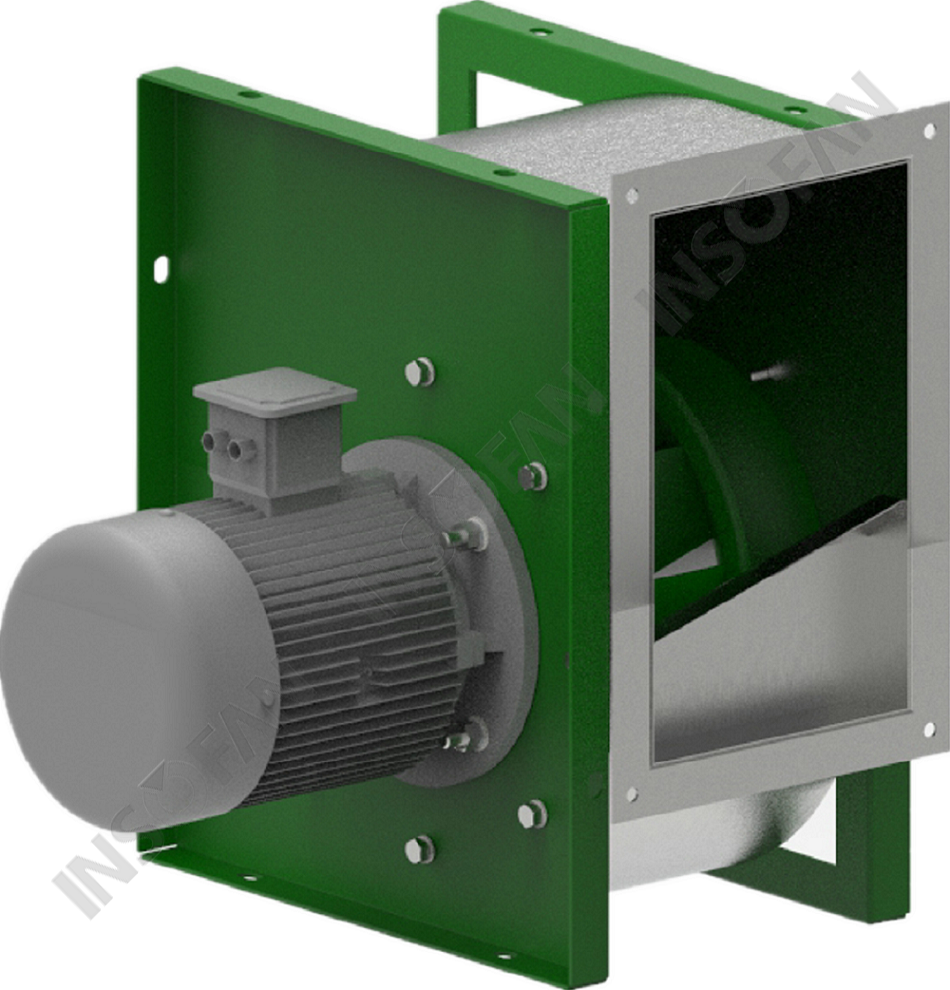

单进风离心风机BAS-BNS

单进风离心风机BAS-BNS

风量范围:500~60,000 CMH

静压范围:150~2,700 Pa

使用温度:-20℃~+60℃

驱动方式:直连、皮带传动

安装方式:RF、MK、RFC1、RFC2、RMF、DK

用途:暖通空调、除湿空调、通风排烟


  CE认证产品           防爆认证产品

0.00
0.00

商品描述

风量范围:500~60,000 CMH

静压范围:150~2,700 Pa

使用温度:-20℃~+60℃

驱动方式:直连、皮带传动

安装方式:RF、MK、RFC1、RFC2、RMF、DK

用途:暖通空调、除湿空调、通风排烟


  CE认证产品           防爆认证产品



性能特点

BAS单进风风机是我司根据空气动力学,新型翼型设计概念研发出的新型翼型无蜗壳风机,叶轮通过优化设计,摒弃了9片,10片的低成本应用,采用11片叶片设计,大大提高了叶轮的有效功率,并且叶片采用新型的机翼型叶片结构,提高翼型的升力。

BNS叶轮采用优质钢板制成,按三元流设计叶片与激光加工的中盘及拉伸前盘焊接而成。BAS/BNS高转速叶轮还焊接有叶轮加强环加强叶轮结构,机壳采用连续焊接而成,侧板采用数控激光切割而成,保证高精度的型线和风机多变的安装强度。

每个叶轮在装配前都经过动平衡,平衡精度满足ISO1940标准中的G2.5标准。

目前我司生产的BAS/BNS系列风机有250、280、315、355、400、450、500、560、630、710、800、900、1000共13个机号。


变宽度设计


英铄公司开发了一系列不同宽度的叶片模具,使无蜗壳叶轮实现变宽度,变转速设计,其优点如下:
1.工况选型转速与电动机转速基本一致,可无变频器配置运转;
2.工况选型点可落在高效区域,偏离小风量不稳定区域,实现可靠,节能运转;
3.通用底座设计,不同宽度,转速等级的同型号风机实现相同安装尺寸设计。

安装结构形式

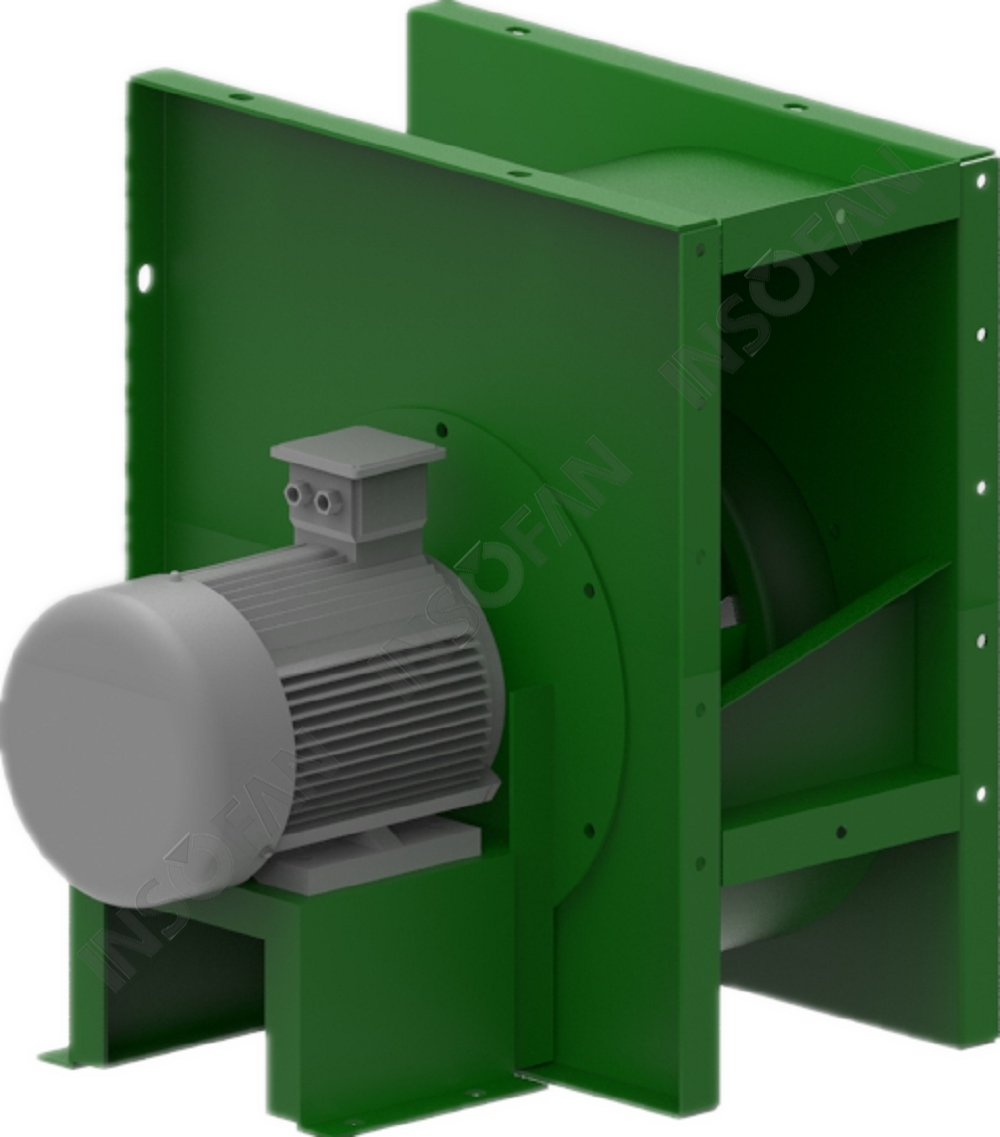

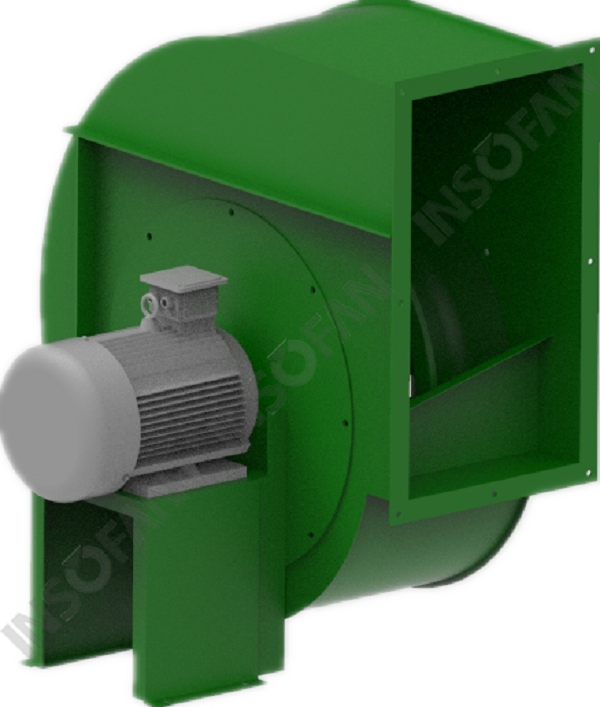

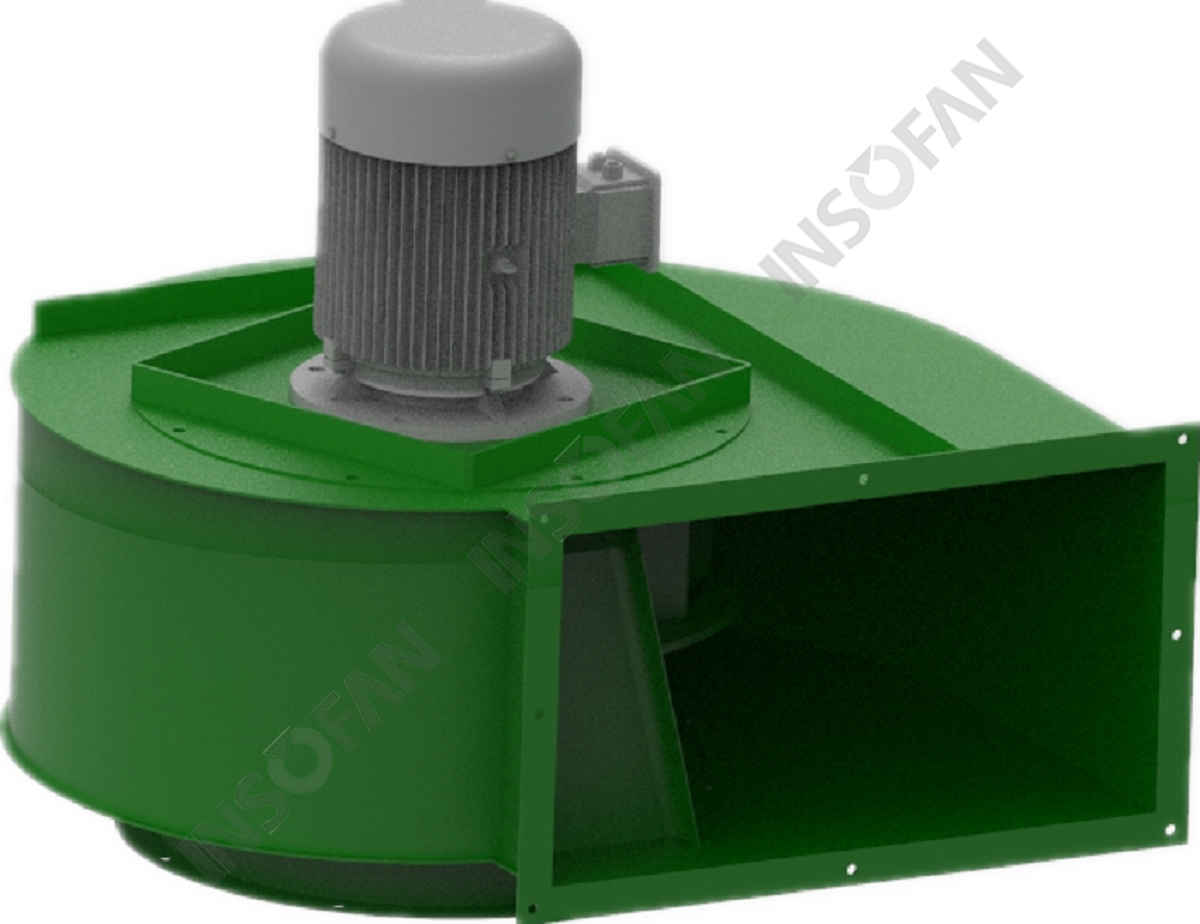

         RF镀锌蜗壳角铁框架结构                        MK整体焊接蜗壳结构                                  RMF立式结构

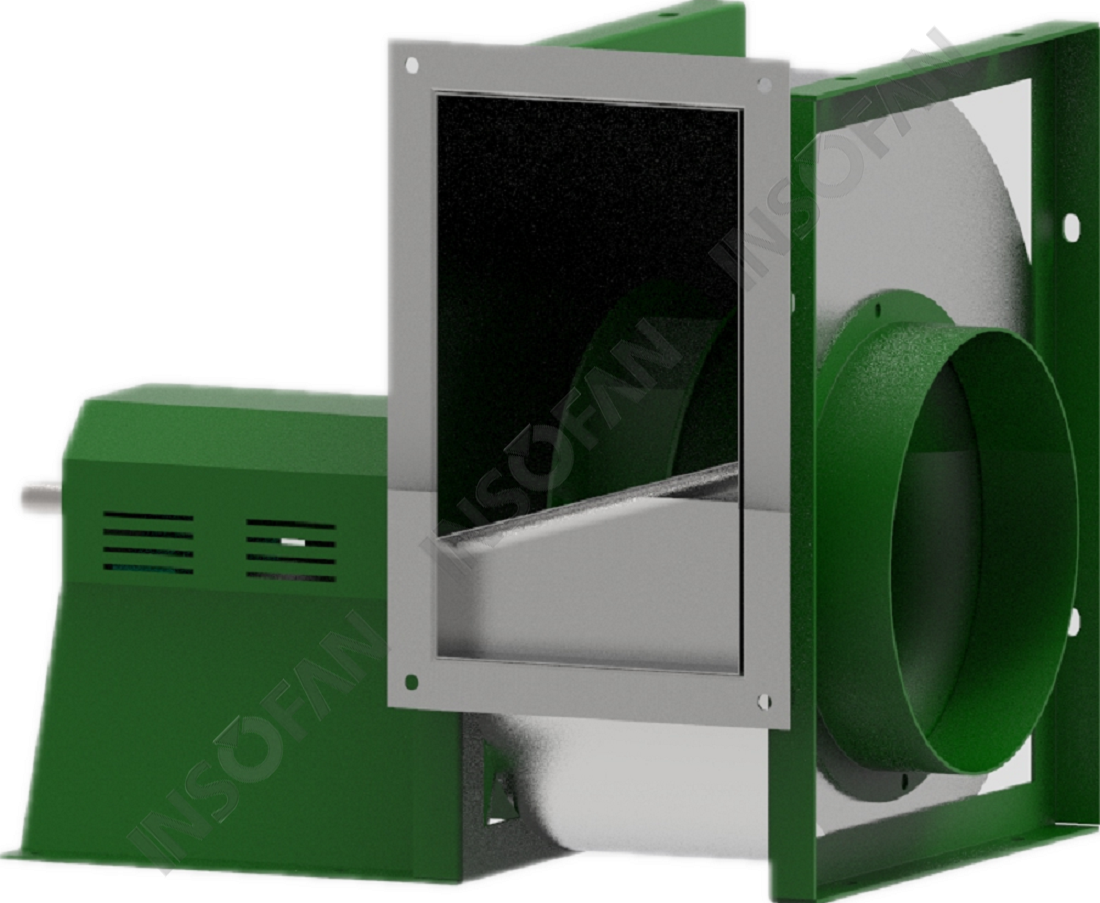

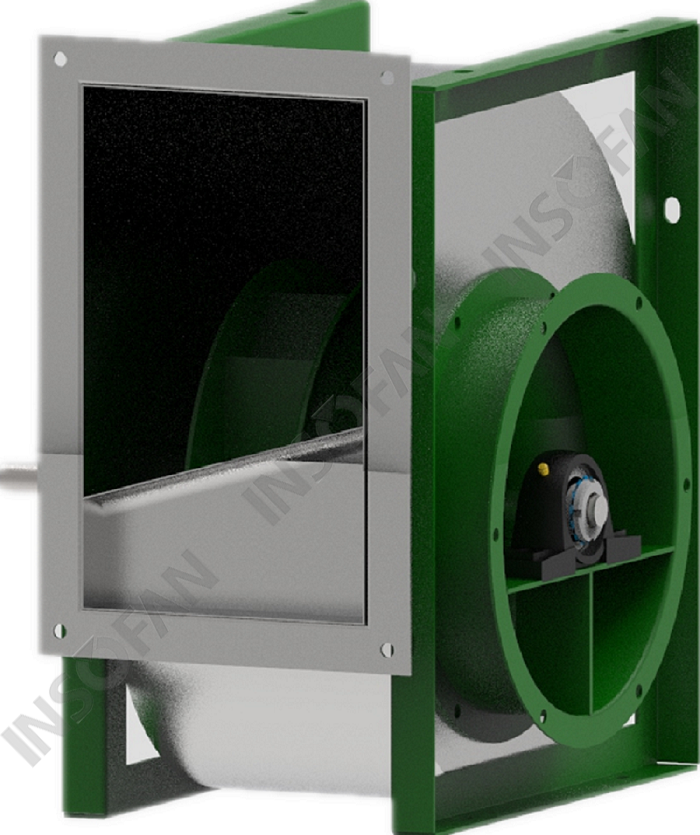

            DK轻型结构                                        RFC2皮带传动结构                                       RFC1皮带传动结构





证书:CE认证证书和防爆认证证书


   BAS-CE      BAS-EX      BNS-EX





风机类型
风机应为钢制后弯叶轮单进风离心风机,驱动方式为直联,联轴器或皮带驱动,风机结构应能够允许叶轮方便抽出,以便叶轮维护或清洁。


质量标准
每台风机出厂时均应附有合格证、出厂检验报告,生产企业应拥有ISO9001质量体系认证。


风机叶轮
叶轮应为钢制后弯离心叶轮,全焊接而成。叶轮应经过静态和动态平衡,达到ISO1940标准中的G2.5水平。叶轮处于最高允许转速时,应能保持平稳的气流和较低的噪声。叶轮特性应能有效避免因工作点滑动造成的性能下降。工况温度低于200℃时,叶轮材质采用Q235A和Q195B;工况温度200℃~450℃时,叶轮材质应采用304不锈钢,保证叶轮的强度,确保在高温工况高速运转时不会蠕变变形。


风机外壳
风机外壳应为钢制,其厚度和强度应足以保证承受风机最大运行重量。风机外壳应为连续焊接而成。风机外壳必须配有检修门以便清除进入风机内部的异物。


进风口
风机进风口应严格按照空气动力特性设计,表面光滑呈流线形,且具有良好的整流效果,能有效减少紊流,提高风机效率,降低噪声。


表面处理
风机表面应先经过打磨清理,除去凸起异物、焊渣、毛刺、锐边、铁屑、油污,然后静电喷涂环氧树脂或做耐高温涂层(高温环境中使用),应无凹凸、流挂、裂纹、皱皮、脱落现象。


传动结构(仅适用于皮带型、轴联型)
风机轴应是通过精车调质处理的,硬度达到HB250~280,其最大负载应大于风机最大运行速度的35%,轴应当加轴护罩。工况温度250℃以下时,风机轴材质应采用45#钢;工况温度251℃~450℃时,风机轴材质应采用304不锈钢。支撑结构应采用整体筒式轴承箱,轴承箱内部用轴承寿命应大于L10:80 000小时;轴承应采用锂基润滑脂润滑,加油量应按照轴承箱上油位镜指示加注;工况温度高于80℃时,轴承应采用高温油脂润滑。皮带轮应当为铸铁制成,其尺寸应至少按照驱动功率的130%选型。皮带轮、皮带应配有护罩。联轴器应采用弹性联轴器,其传递功率和扭距的安全系数符合风机设计要求,联轴器配有护罩。


电机
电机应与风机负载紧密配合,防护等级IP54,绝缘等级F。电机轴承应为滚珠轴承并且可润滑。电机和驱动机构应置于气流之外,以避免气流中的油脂或灰尘的堆积。


防爆结构(仅适用于防爆型)
风机应符合GB 26410-2011标准的防爆结构,进风口镶铜环或铝环,电机应采用隔爆电机,整机应通过国家防爆认证,生产企业应拥有防爆电气生产许可证。


铭牌
永久固定的不锈钢制铭牌上应有清晰可辨的风机编号,型号和产品序列号(即每台风机的唯一身份证明),从而保证方便地为客户查询配件的历史记录。


文件名称 下载
单进风 附件 — PDF下载    点击下载
技术参数(BAS、BNS) — PDF下载
   点击下载
Inso-单进风风机操作手册(用户手册) — PDF下载
   点击下载
